Линия экструзии четырехжильных ПВХ-труб (16-32 мм)

Экструзионная линия для производства четырехручьевых труб из ПВХ

Линия экструзии четырехручьевых труб из ПВХ в основном используется для производства труб для сельскохозяйственной и строительной сантехники, прокладки кабеля и т. д. Экструзионная линия для производства труб из ПВХ состоит из конического двухшнекового экструдера, пресс-формы, резервуара для вакуумной калибровки, тянущего устройства, отрезного станка, держателя и т. д. Экструдер и тяговое устройство используют импортное устройство регулировки частоты переменного тока, вакуумный насос и тяговые двигатели используют высококачественную марку.

PVC Four Strand Pipe Extrusion Line

Способы вытягивания: двухзахватные, трехзахватные, четырехзахватные, шестизахватные, восьмизахватные и т. д. Вы можете выбрать тип пильной или планетарной резки. ПВХ экструзионная машина для труб дополнительно комплектуется счетчиком длины и усиливающим устройством. Экструзионная машина для производства труб из ПВХ отличается надежной работой и высокой эффективностью производства.

Beier Machinery может настроить линия экструзии труб в соответствии с требованиями заказчика, с отличным качеством и выгодными ценами.

Экструзионная машина для производства четырехжильных труб из ПВХ Применение:

1. Подача воды под давлением
2. Системы канализационных трубопроводов
3. Системы дренажных трубопроводов
4. Электротехнические, телекоммуникационные инженерные трубопроводы

Технические параметры линии экструзии труб из ПВХ:

Диапазон труб (мм)	Модель экструдера	Мощность двигателя экструдера (кВт)	Емкость (кг/ч)
Φ16-63 Двойная труба	SJZ65/132	37	280-350
Φ50-110 Двойная труба	SJZ80/156	55	400-550
Φ50-160	SJZ65/132	37	280-350
Φ75-250	SJZ65/132	37	280-350
Φ110-315	SJZ80/156	55	400-550
Φ160-450	SJZ80/156	55	400-550
Φ160-450	БРП93/28	67	550-600
Φ315-630	SJZ92/188	110	750-850
Φ315-630	БРП107/26	90	750-850
Φ710-1000	BRP135/28	160	1100-1200

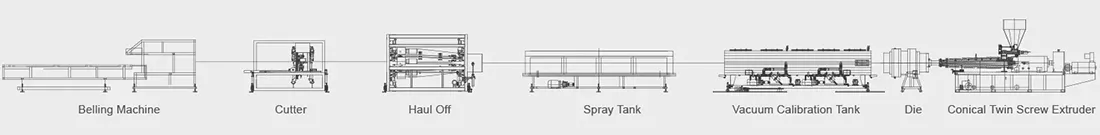

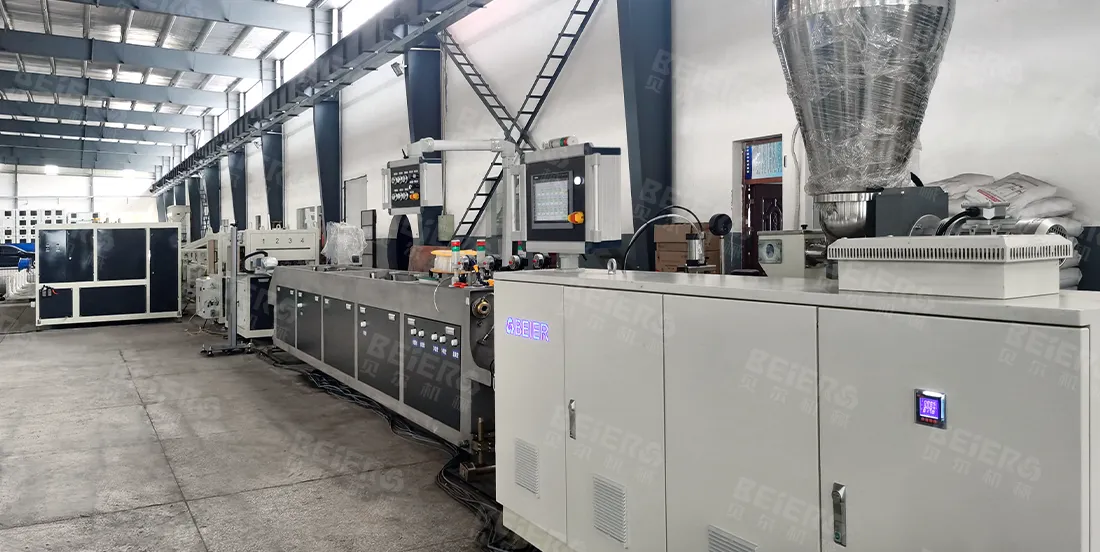

Полная линия по производству труб из ПВХ:

PVC Four Strand Pipe Extrusion Line

Видео работы экструзионной машины для двухрядных ПВХ-труб:

Детали машины для экструзии труб из ПВХ:

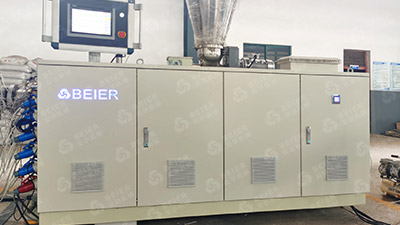

Часть экструдера
Verticle High torque gearbox Gearbox:Sunglung brand,Taiwan Every 48hours clean and fast cooling system, 16mm speed:13m/min*4pcs=52m/min(conduit pipe) 32mm speed:6m/min*4pcs=24m/min(pressure pipe)

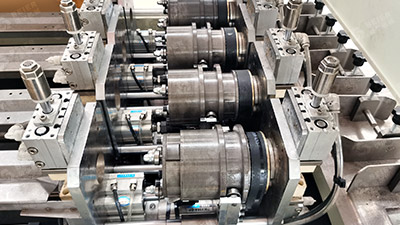

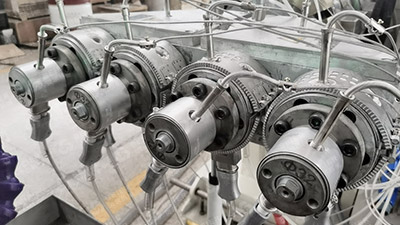

Часть пресс-формы
Extrusion head inside spider structure, equal distribution & best plasticization. Copper Calibrator with double water ring,stable and fast running on line.

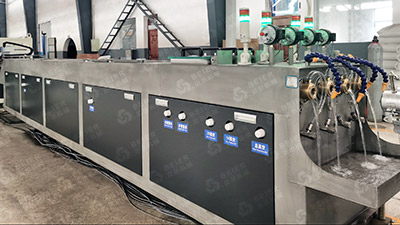

Часть вакуумного резервуара
The frst Vacuum tank lenght: 1000mm Water tank with water level inside drange design. 304# Sainless Steel material without any painting.

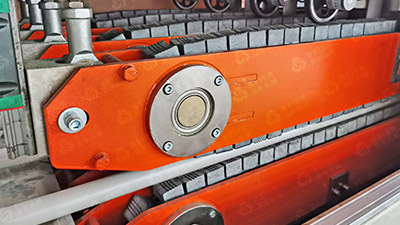

Хуал-офф Часть
Four pipe independent controlled. Speed range: 0-20m/min. Sychronous of PLC, Vacuum tank and Haul off. ABB invertor controlled.

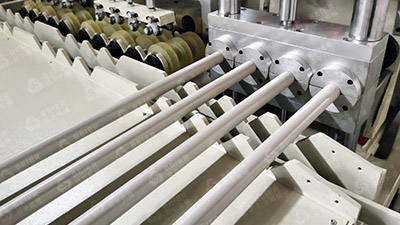

Бесчиповый резак
Meter encoder with prescisely and stability. Ring knife design independently controlled. Chiless cutter without PVC dust... Each blade diameter easier changed to sharpner.
Беллинг
Two oven heating system 4+4 solvent type design Negetive pressure + water spray design
